малогабаритный зубчатый Н - образный авиационный переменного тока

Серия 100 Вт

Мощность двигателя: 100 Вт (1/8 л.с.), горизонтальная или вертикальная установка.

Фаза: одиночная фаза/трехфазная

Передаточное число: 3-1800К

Выбор двигателя: 3-фазный двигатель 220–240 В/380–415 В, 50 Гц/60 Гц; 1-фазный двигатель, 220 В, 50 Гц/60 Гц; 1-фазный двигатель, 110 В, 50 Гц/60 Гц

Диаметр выходного вала: φ18 φ22 мм φ28 мм

  • Серия 100 Вт
  • Серия 100 Вт
  • Серия 100 Вт
  • Серия 100 Вт
Предыдущая страница   |   Нет следующей статьи.

+ Связаться с нами + Скачать каталог Видео о продукте
ПРИЛОЖЕНИЕ ОБЛАСТЬ
Мы являемся высокотехнологичным предприятием, занимающимся производством и продажей мотор-редукторов переменного тока, небольших мотор-редукторов, планетарных редукторов для сервоприводов, бесщеточных и бесщеточных двигателей постоянного тока и другой продукции.

  • Логистика Сортировка

  • Автоматизированные роботы

  • лазерная резка

  • Ворота контроля доступа

  • Фотоэлектрическая электростанция

  • Медицинское оборудование

  • АГВ

Описание продукта

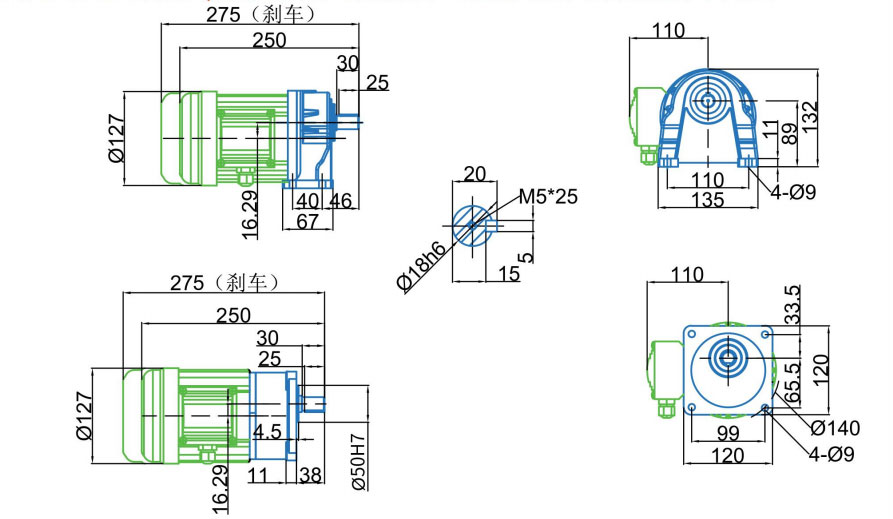

CH18/CV18-100W-(стандартная коробка с соотношением 1:3~50) (уменьшенная коробка с соотношением 1:60~200) Диаграмма размеров

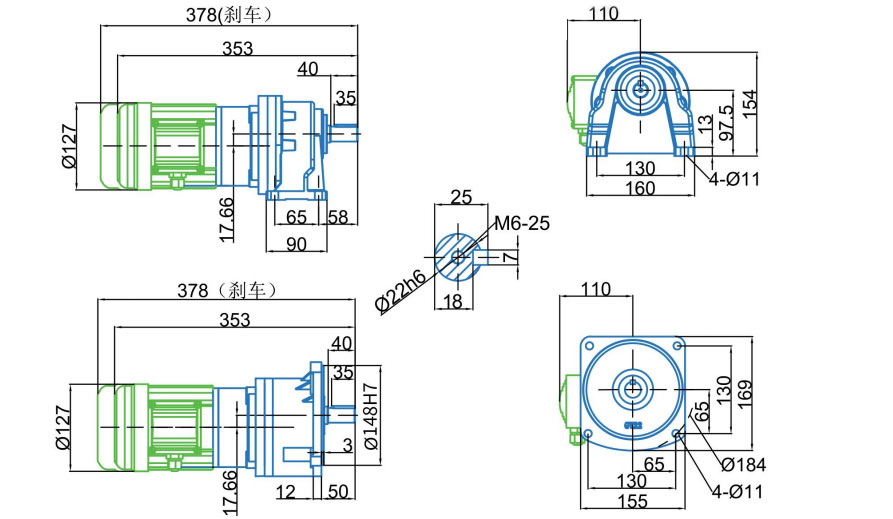

CH22/CV22-100W-Габаритный чертеж с соотношением сторон 1:210 или выше

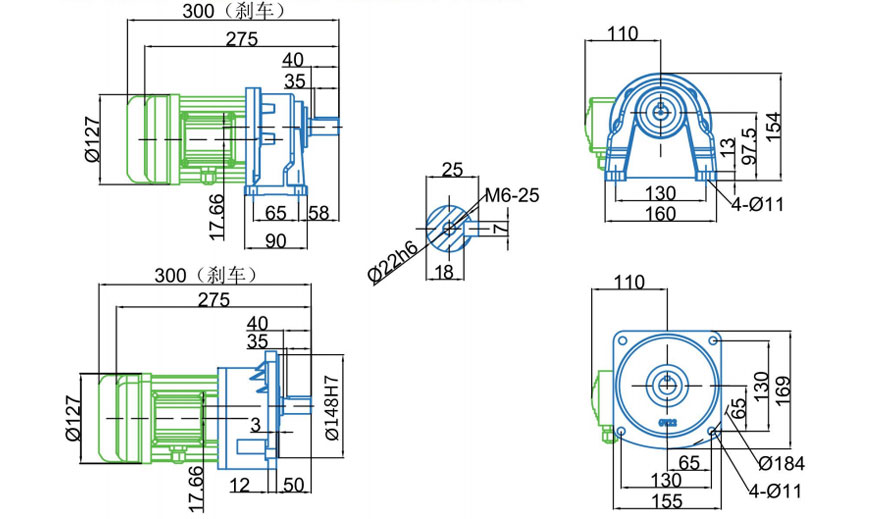

CH22/CV22-100W-(стандартная коробка 1: соотношение 60-200) Диаграмма размеров

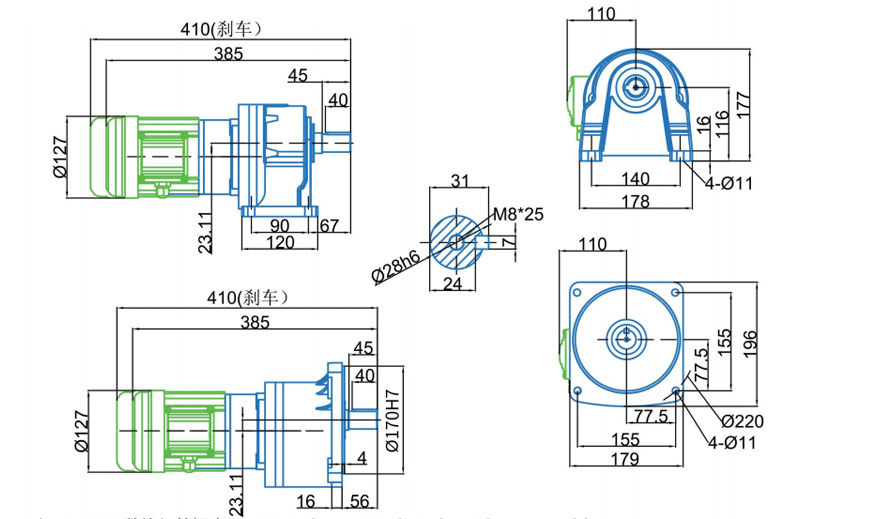

CH28/CV28-100W-Габаритный чертеж с соотношением сторон 1:210 или выше

Параметр электрооборудования

Параметр электрооборудования

Мощность (кВт)

Тип

Напряжение (В)

Частота (Гц)

Номинальный ток (А)

Номинальная скорость вращения (об/мин)

Конденсаторы (мкФ)

Классификация изоляции

Защитная система

0,1 кВт

1/8 л.с.

Однофазный

220В

50 Гц

0,35 А

1420 об/мин

8мкФ

Ф

IP54

Трехфазный

220 В/380 В

50 Гц

0,6 А/0,4 А

1420об/мин

/

100 Вт-(цифровое соотношение 1:3-1800) Таблица крутящего момента

Соотношение Гера

3

5

10

15

20

25

30

40

50

60

70

80

90

100

120

140

160

180

200

300

1200

1800

Выходная частота вращения

50 Гц

500

300

150

100

75

60

50

37

30

25

21.4

18.8

16.7

15

12.5

10.7

9.4

8.4

7.5

5

1.25

0.83

60 Гц

600

360

180

120

90

72

60

45

36

30

25.7

22.5

20

18

15

12.9

11.3

10

9

6

1.5

1

Выходной крутящий момент, кг/м

50 Гц

0.19

0.31

0.62

0.91

1.2

1.4

1.8

2.2

2.8

3.4

4.3

4.8

5.2

5.8

6.9

8

9.1

10.3

11.6

17.5

58.5

58.5

60 Гц

0.16

0.26

0.52

0.76

1

1.2

1.5

1.9

2.4

2.9

3.6

4.0

4.4

4.9

5.8

6.7

7.6

8.6

9.7

14.9

47.6

47.6

Скорость в таблице рассчитана на основе номинальной скорости двигателя при 50 Гц/60 Гц, 1420 об/мин/1732 об/мин.
Фактическая скорость будет незначительно меняться в зависимости от размера груза, в пределах ± 5%.
